Name: Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC
Brand: SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD.
SKU: PW-16
Price: 500.00 USD
Availability: InStock

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC

Fios de cobre revestidos com paládio de alta dureza

Embalagem de circuito integrado

Fios de cobre revestidos com paládio de baixa curvatura

Lugar de origem:

China

Marca:

WINNER

Certificação:

ISO9001，ROHS

Número do modelo:

PW-16

Contacte-nos

Peça umas citações

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC

Palladium Coated Copper (PCC) bonding wire was developed and has now become the most dominant bonding material used in fine wires of diameters of <50 microns being used as substitute for more expensive goldA ligação de fios termo-sônicos é a forma mais popular de interconexão para a maioria dos semicondutores.Requer a criação de uma bola de ar livre fundida (FAB) na extremidade do fio que é então ultra-sonicamente pressionada em almofadas de ligação de semicondutores para formar a primeira ligaçãoNo entanto, quando se utilizam fios PCC, é necessário um gás de formação durante a formação do FAB para evitar a oxidação do Cu que é normalmente exposta durante o processo.A exposição de Cu é causada pelo revestimento Pd que flui dentro do FAB devido a diferenças de tensão superficial entre os metais componentes

Características:

* Fios de ligação dourada/paládio feitos de cobre de alta pureza 4N com uma certa proporção de oligoelementos adicionados;

* Para além das características do fio de cobre convencional, possui também uma elevada resistência, baixa curvatura, elevada dureza e anti-oxidação

* Características químicas, o arco é resistente a impactos e o fio de soldadura é resistente à corrosão;

* Fios de ligação especiais de ouro/paládio de superfície desenvolvidos para embalagens IC;

O que é fio de ligação de cobre revestido de paládio?

O revestimento de paládio (Pd) permite um alto desempenho e uma ligação estável, tudo dentro de uma ligação mais ampla.O revestimento Pd controla o acúmulo de oxidação que pode ocorrer na superfície do fio de cobre.

PdFios de cobre revestidos
Tipo	Ø Diâmetro ± 1% μm	Rompendo a carga BL ((gf)	Extensão EL ((%)	Duração Metros
PW-1	18 (((0,7mil)	> 4	8 a 14	500/1000/2000
	20 ((0.8mil)	> 5	9 a 15	500/1000/2000
	23 (((0,9mil)	> 7	10-17	500/1000/2000
	25 (((1,0mil)	> 9	11 a 17	500/1000/2000
	30 (((1,2 mil)	> 14	14 a 22	500/1000/2000

Nota: Os parâmetros de diâmetro acima podem ser personalizados de acordo com os requisitos do cliente.

Aplicação:

Aplicações do fio de cobre revestido com paládio: pode ser usado em circuitos integrados, embalagens de semicondutores, embalagens LED, embalagens optoeletrônicas, etc.

Vantagens:

Boa condutividade e condutividade térmica:

O cobre tem uma excelente condutividade elétrica e térmica, o revestimento de paládio não afeta muito isto, transmite bem corrente e calor para sinal eletrônico e dissipação de calor.assegurar o funcionamento dos componentes.

Forte resistência à oxidação:

O paládio é um metal precioso estável, a camada de paládio na superfície do fio impede o contato do núcleo de cobre com o ar e a umidade, evitando a oxidação.prolongar a vida útil do fio e melhorar a fiabilidade do dispositivo.

Dureza superior:

O fio de cobre revestido com paládio é mais duro do que o cobre puro. Ele mantém a forma e a estabilidade durante a ligação do fio, reduzindo os problemas de contato de deformação.

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC 0

1- Que tipo de fio de cobre produz o Winner?

Nós nos concentramos na pesquisa e desenvolvimento de fio de cobre redondo de ímã auto-ligado, fio de ímã poliuretano fino, fio de cobre litz auto-ligado e fio revestido de seda auto-ligado.

2Quais são os diâmetros disponíveis do fio de cobre esmaltado?

Estamos especializados em fios de cobre esmaltados finos e ultrafinos, os diâmetros disponíveis dos nossos produtos são Φ0.018-0.50mm.

3O que é um fio de cobre esmaltado auto-ligado?

O fio de cobre esmaltado auto-ligante é um tipo especial de fio esmaltado com uma camada de esmalte adesivo adicional, como resina termoplástica. Este adesivo tem uma característica de ligação, que é ativada

por calor ou solventes.

Uma vez ativadas, as ligações adesivas viram para transformar os enrolamentos em uma bobina auto-sustentável compacta.

A utilização de fios autoligantes pode oferecer vantagens de custo e de fabrico em algumas aplicações de enrolamento

Como as bobinas, fita, vernizamento ou impregnação podem ser eliminados.

4É possível obter qualquer amostra de fio de cobre esmaltado auto-ligante que você tem em produção?

Claro que podes!

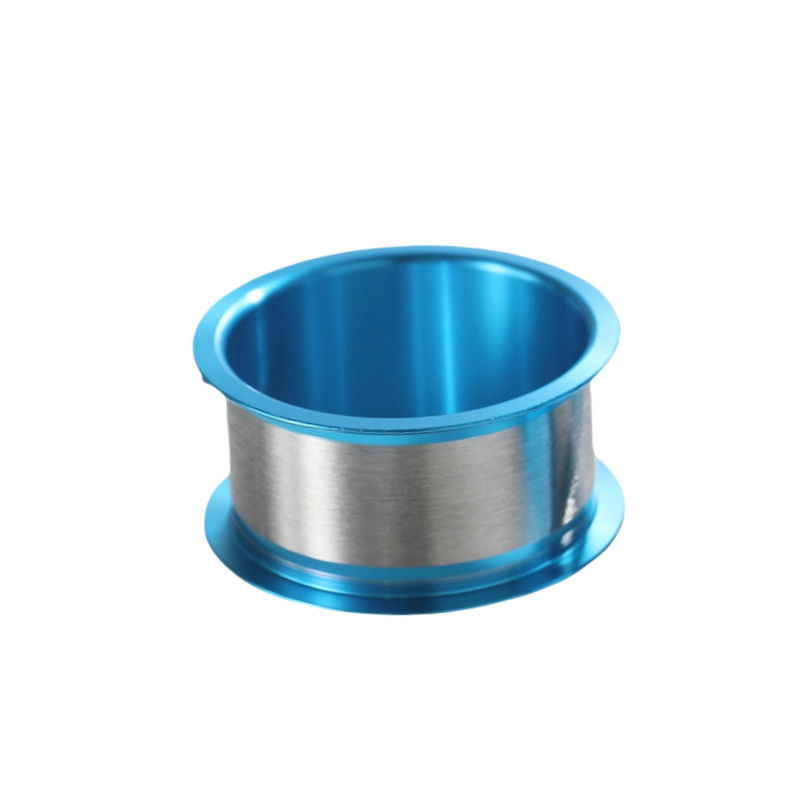

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC 1

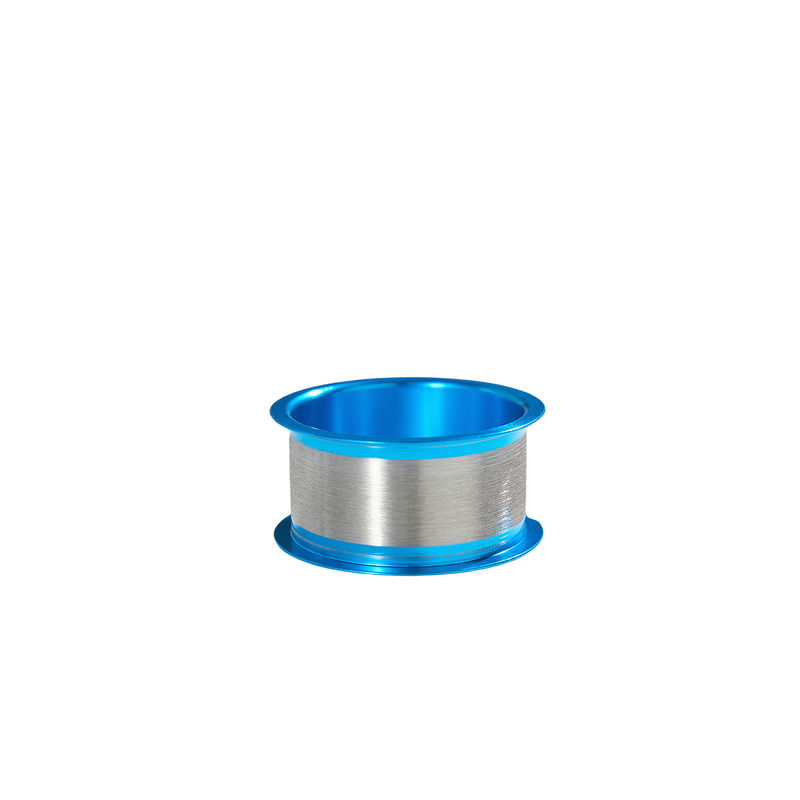

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC 2

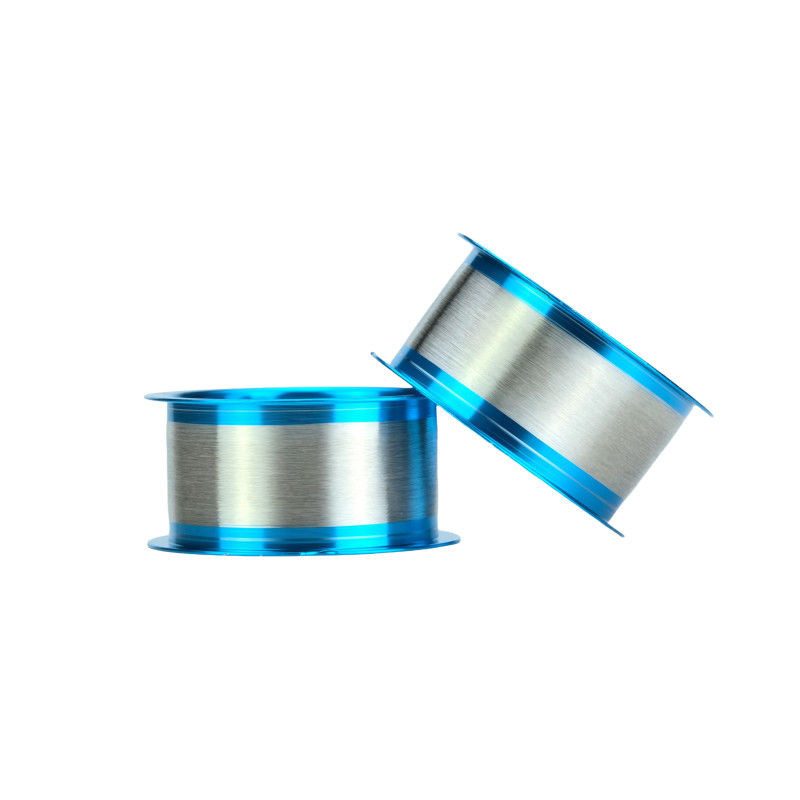

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC 3

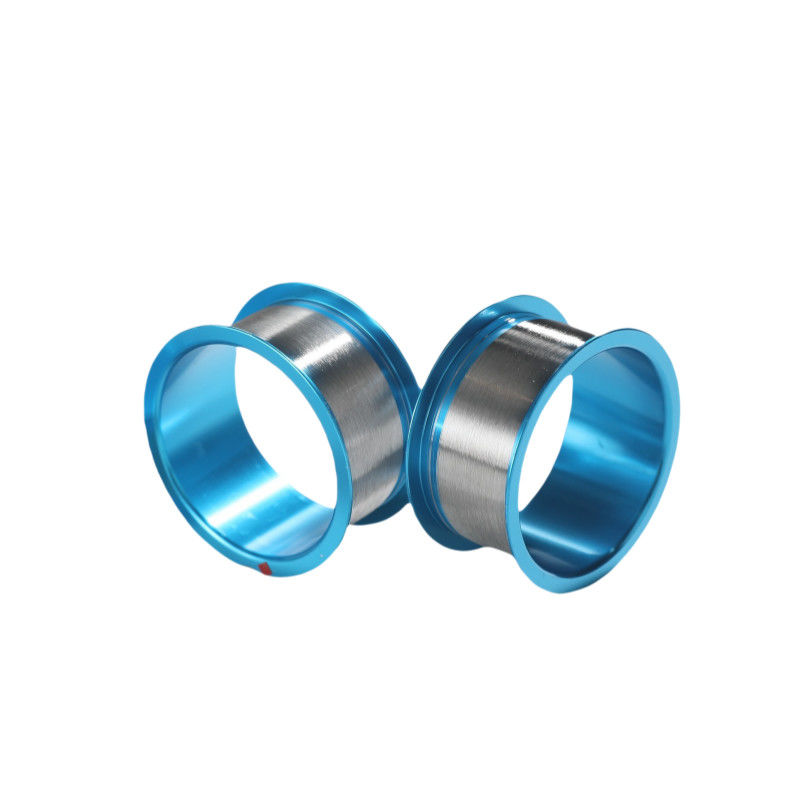

Fios de cobre revestidos de paládio de 0,01 mm com baixa curvatura e alta dureza para embalagens IC 4
